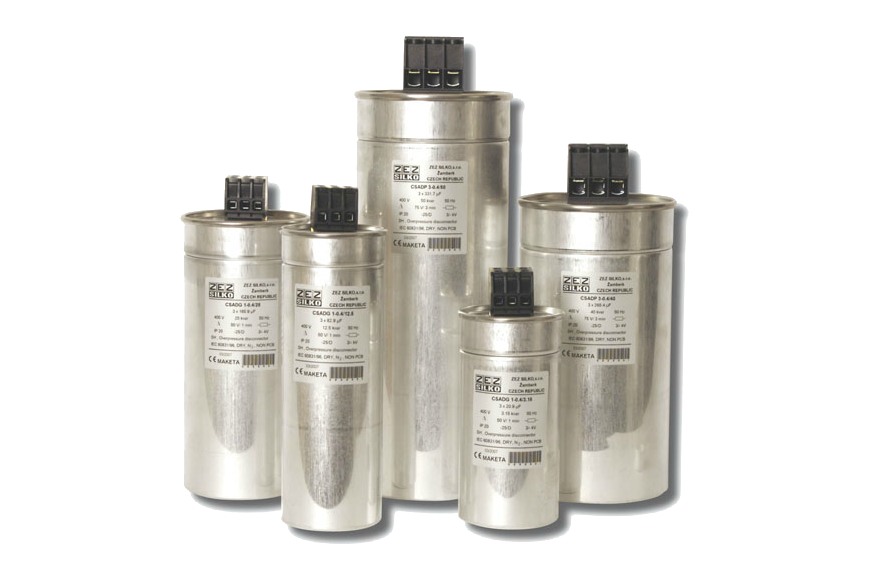

Конденсатори ZEZ SILKO типу CSADG призначені для індивідуальної, групової чи центральної компенсації реактивної потужності в мережах низької напруги.
Конденсатори випускаються системою МКП, яку складає металізована поліпропіленова плівка з дуже низькими діелектричними втратами. Діелектрична система саморегенувальна, в сухому виконанні. Власні ємнісні елементи залиті в міцній компактній масі органічного (рослинного) походження, яка є нетоксичною та екологічно нешкідливою. Корпус конденсатора захищений від розриву надлишковим роз’єднувачем, який забезпечує безпечне відключення конденсатора від кола при короткому замиканні і при закінченні строку служби. Конденсатори оснащені трьома розрядними резисторами, мають високу надійність та довголіття.
Технічні дані
| Номінальна напруга |
400, 440, 525‚ 660, 690 В (та замовл.) |
| Номінальна частота |
50 Гц чи 60 Гц. |
| Перевантаження |
макс. напруга 1,1 х U, макс. струм 1,5-2 х І. |
| Категорія температури |
МКР -40/ +60 С. |
| Рівень ізоляції |
3 кВ. |
| Разрядні резистори |
розряд на 50 В макс. до 1 хвилин. |
| Потужність втрат діелектрика |
0,2 Вт/ кВАр. |
| Повна потужність втрат |
0,4 Вт/ кВАр. |
| Виконання |
для внутрішнього встановлення, однофазні та трифазні, та за індивідуальними замовленнями. |
| Ступінь захисту |
циліндричні корпуси ІР20, прямокутні - ІР00, по замовленню, відповідно ІР54,ІР42. |
| Стандарти |
ІEС 831 - 1/96, 2/95, EN 60831 - 1,2/93 |
| Номінальний термін служби |
150 000 - 200 000 годин |
Конденсатори трифазні ZEZ SILKO типу CSADG... - 3 х 400 В - МКР, ІР20 ( циліндричні )
| Маркування |
Потужність,
кВАр
|
Ємність,
мкФ
|
Струм,
А
|
Габарити D х H,
мм
|
Вага,
кг
|
| CSADG 1-0,4/1 |
1 |
3 х 6,6 |
1,4 |
85 х 175 |
0,6 |
| CSADG 1-0,4/1,5 |
1,5 |
3 х 9,9 |
2,2 |
85 х 175 |
0,6 |
| CSADG 1-0,4/2 |
2 |
3 х 13,3 |
2,9 |
85 х 175 |
0,7 |
| CSADG 1-0,4/2,5 |
2,5 |
3 х 16,6 |
3,6 |
85 х 175 |
0,7 |
| CSADG 1-0,4/3,15 |
3,15 |
3 х 20,9 |
4,5 |
85 х 175 |
0,7 |
| CSADG 1-0,4/4 |
4 |
3 х 26,5 |
5,8 |
85 х 175 |
0,8 |
| CSADG 1-0,4/5 |
5 |
3 х 33,2 |
7,2 |
85 х 175 |
0,9 |
| CSADG 1-0,4/6,25 |
6,25 |
3 х 41,5 |
9,0 |
85 х 175 |
1,0 |
| CSADG 1-0,4/8 |
8 |
3 х 53,1 |
11,5 |
85 х 245 |
1,0 |
| CSADG 1-0,4/10 |
10 |
3 х 66,3 |
14,4 |
85 х 245 |
1,1 |
| CSADG 1-0,4/12,5 |
12,5 |
3 х 82,9 |
18,0 |
85 х 245 |
1,2 |
| CSADG 1-0,4/15 |
15 |
3 х 99,5 |
21,6 |
110 х 245 |
1,6 |
| CSADG 1-0,4/20 |
20 |
3 х 133,0 |
28,9 |
110 х 245 |
1,9 |
| CSADG 1-0,4/25 |
25 |
3 х 165,8 |
36,1 |
110 х 261 |
2,1 |
| CSADG 3-0,4/30 |
30 |
3 х 198,9 |
43,3 |
136 х 220 |
3,3 |
| CSADG 3-0,4/33,3 |
33,3 |
3 х 220,9 |
48,1 |
136 х 261 |
4,0 |
| CSADG 3-0,4/40 |
40 |
3 х 265,0 |
57,7 |
136 х 261 |
4,0 |
| CSADР 3-0,4/50 |
50 |
3 х 332,0 |
72,9 |
136 х 355 |
5,5 |
|
